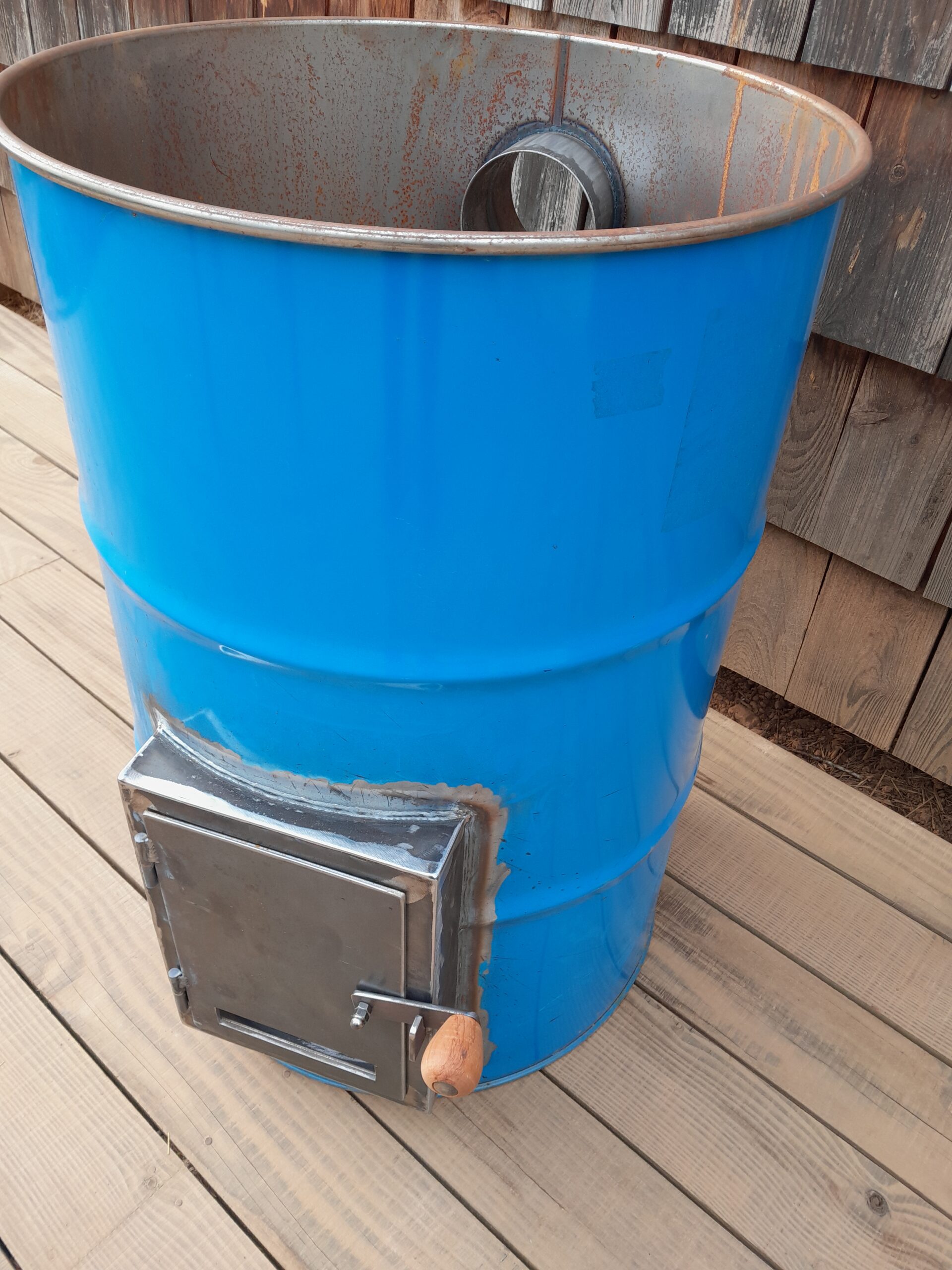

Chauffe-eau à bois à raccorder sur un cumulus classique ou avec échangeur.

Un chauffe-eau à bois, c’est de l’eau chaude quand on veut et autant qu’on veut.

Bidon 200L, ouverture pour foyer, béton de vermiculite dans le fond.
Sortie de fumées D130mm.
Foyer DSR1 en place.
L’espace entre bidon et foyer est comblé avec un béton de vermiculite isolant.
Béton de vermiculite sur la périphérie.
Un plafond, béton de vermiculite
Plafond en place, corps du chauffe-eau terminé.

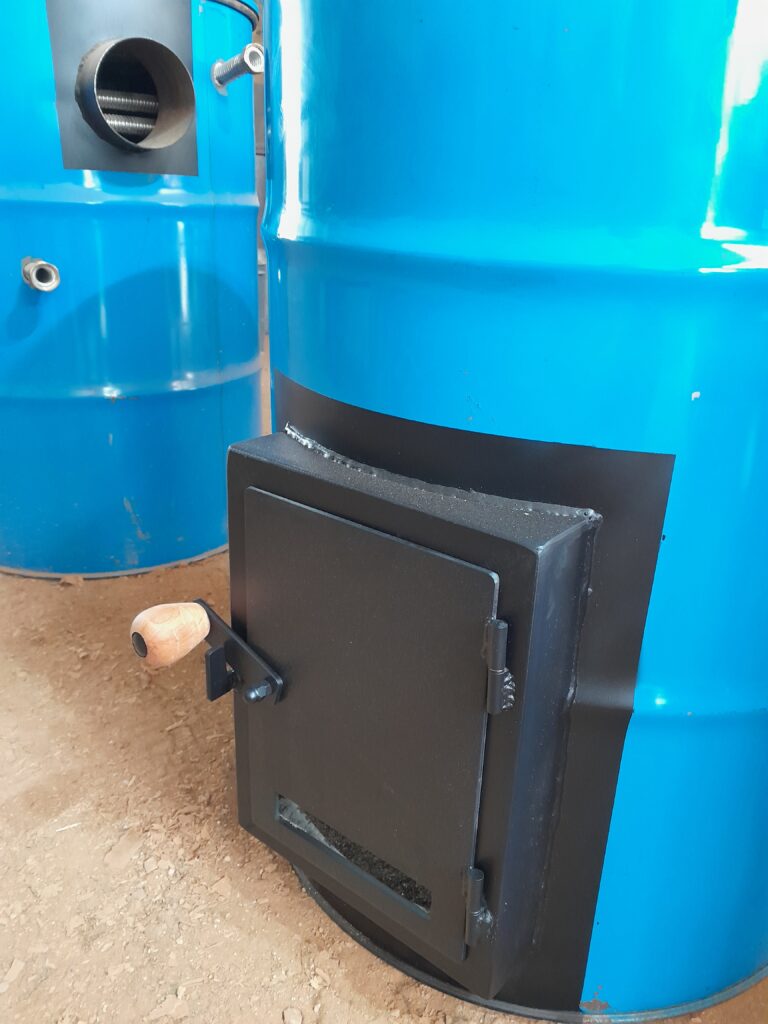

Porte avec ouverture pour arrivée d’air.

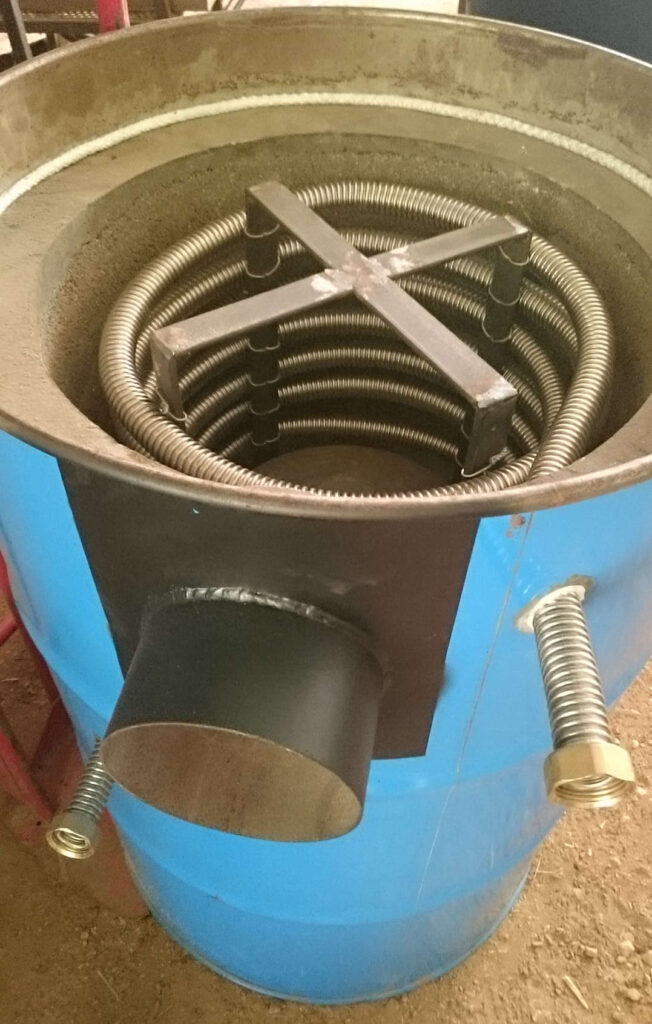

Échangeur en place.

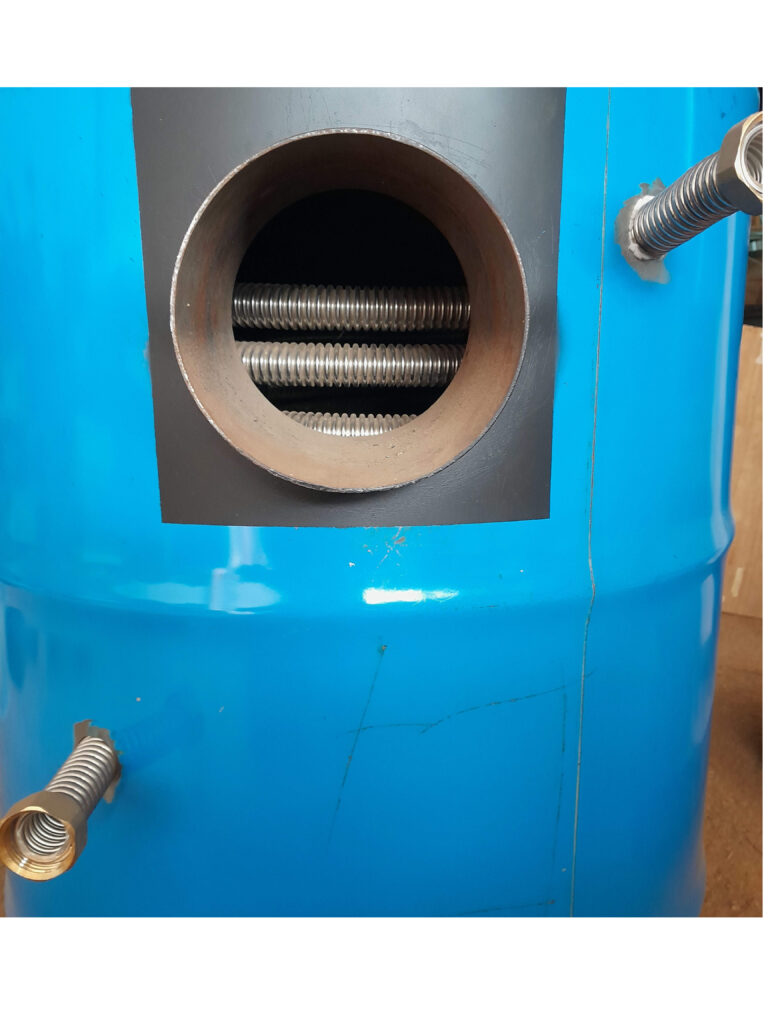

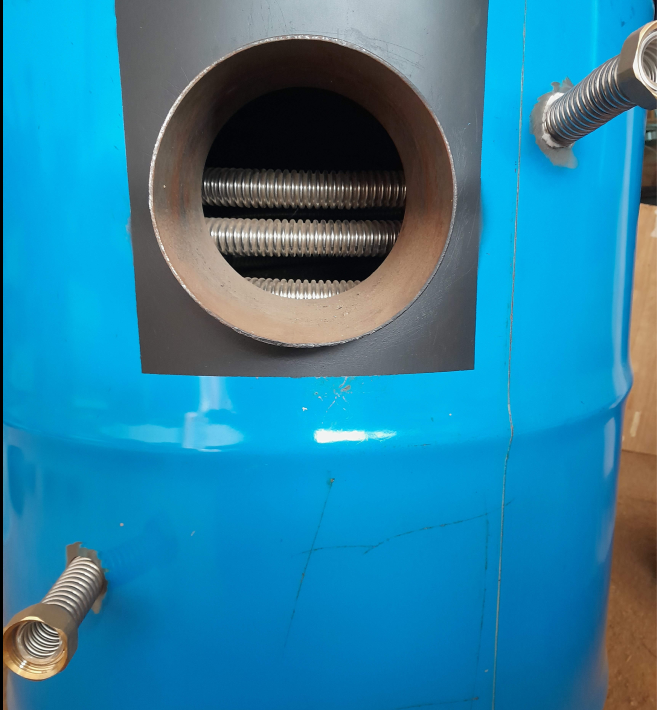

Entrée et sortie échangeur, à relier au cumulus.
Combustion sur sole. Amenée d’air par dessous.

Échangeur

L’échangeur est en tube inox annelé DN20. Il est fixé sur un support qui vient s’emboîter  sur le foyer. Sur ce support est également fixé une coupole acier qui joue le rôle de turbuleur ou de deuxième chambre de combustion.

L’échangeur et son support. cadre en cornière et fer plat, coupole acier, 5m de tube inox.

Modification cumulus

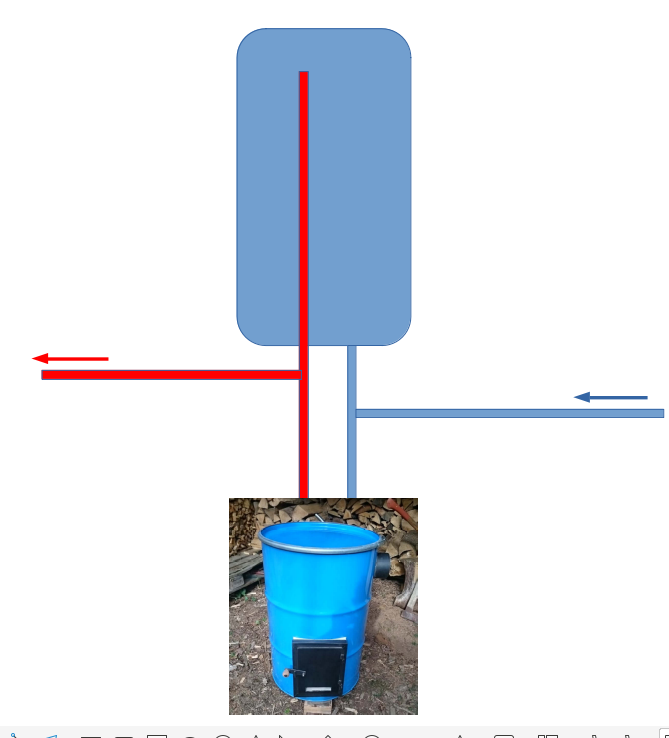

Ce branchement n’est pas possible puisque lorsque l’on tire de l’eau chaude, de l’eau froide va également être aspirée via l’échangeur.Il faut donc installer une canule supplémentaire comme sur le schéma ci-dessous.

Une canule cuivre est installée à la place de la résistance pour la sortie de l’échangeur.
Démo en photo ci-dessous.

Démonter la trappe, enlever la résistance.
Percer un trou D34mm pour y insérer un raccord type traversée de cloison 1″.
Ce raccord est idéal car fileté int/ext et avec une large collerette.
Raccord en place. Sortie mâle vers échangeur.
Installer une canule en cuivre D22 jusqu’à la moitié du ballon environ.

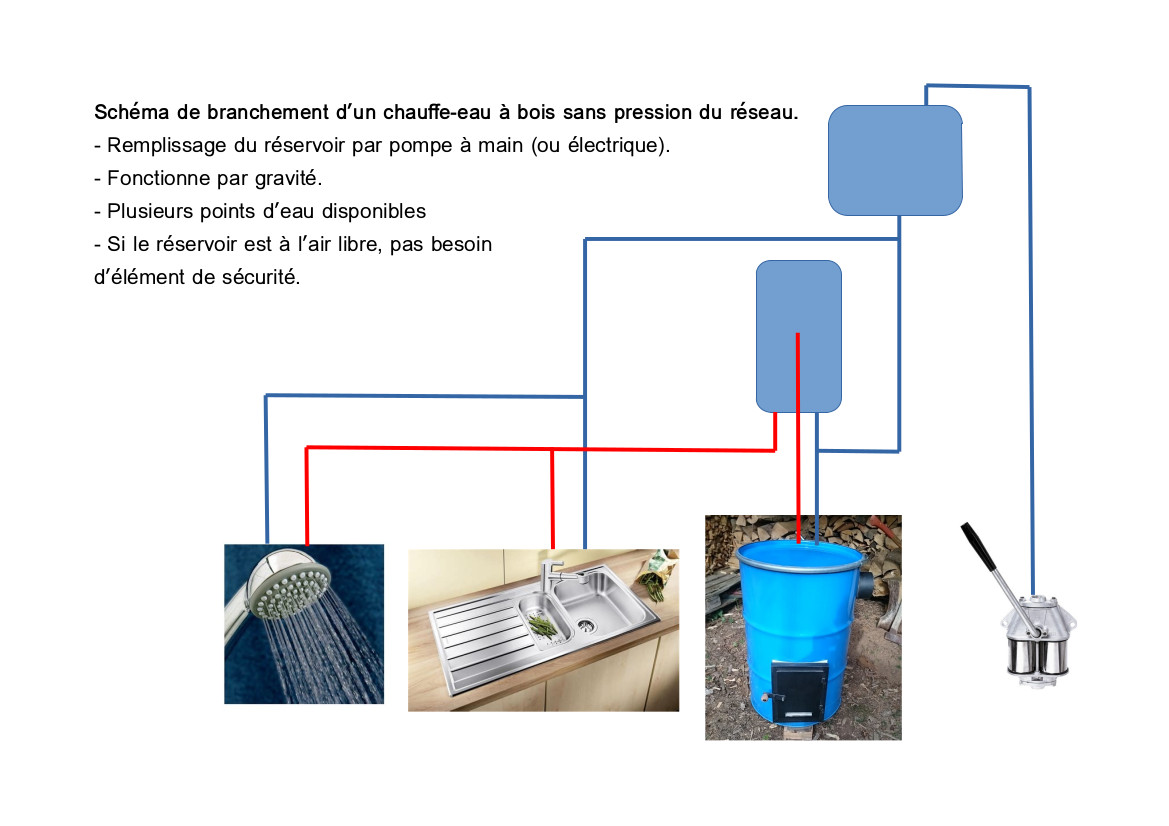

Sans pression réseau, avec réservoir :

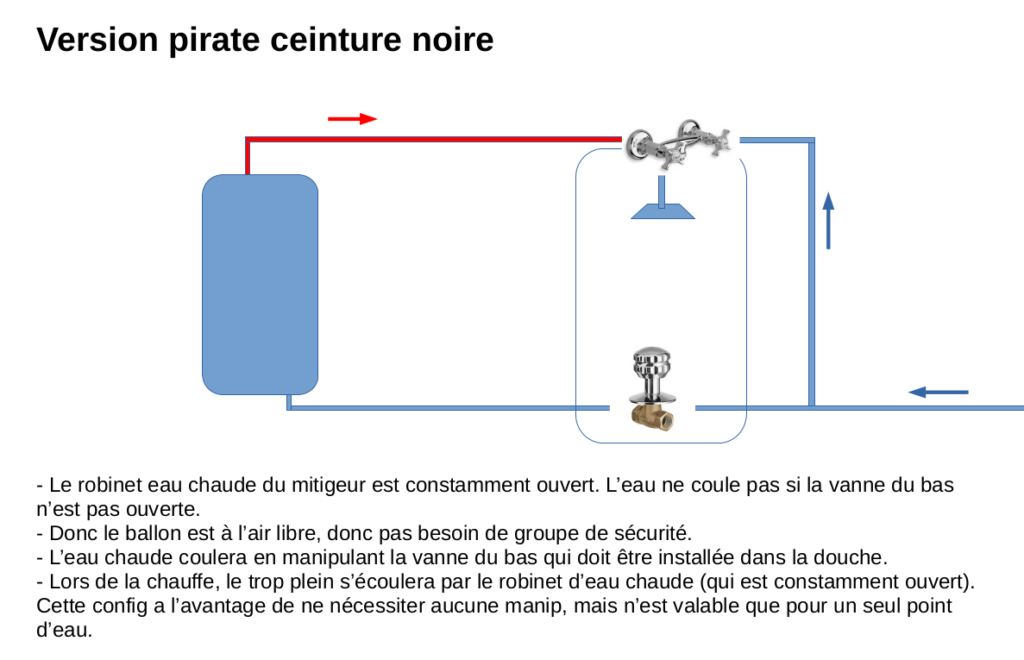

Sans réservoir :
